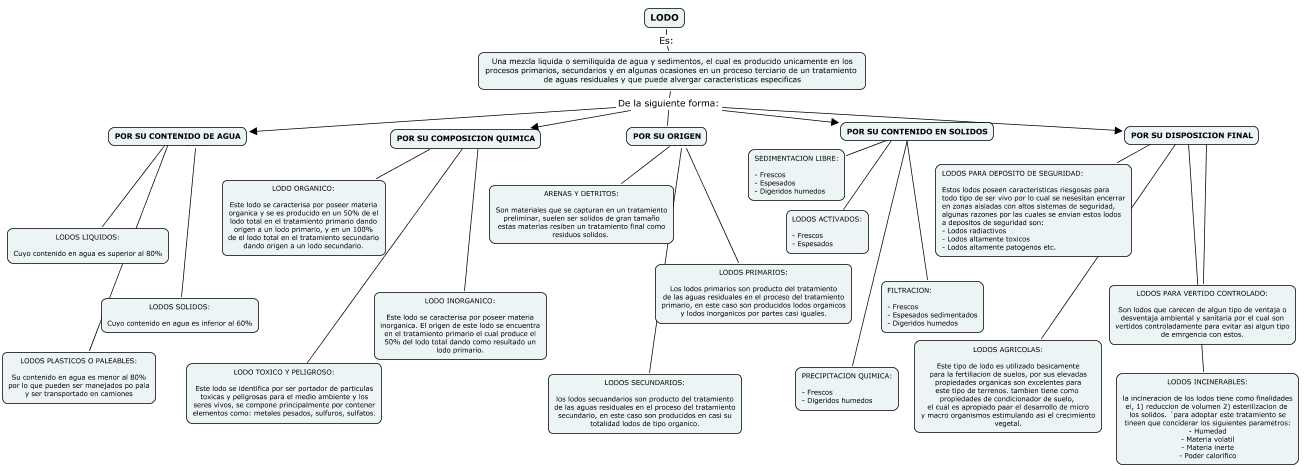

1. Realice un mapa conceptual que interrelacione los siguientes conceptos. - Lodo. - Clasificación de los lodos

Fuente: http://es.scribd.com/doc/53991013/Que-son-los-lodos-tratamiento-y-su-calificacion 2. Una de las operaciones en el tratamiento de los lodos en una planta de tratamiento de aguas residuales es el secado, consulte las ecuaciones que relacionan, volumen, masa, concentración en porcentaje en peso de sólidos y agua y resuelva los problemas planteados por el instructor. X = Pmh – Pms Pms Donde X: humedad en el sólido Pmh: peso de muestra húmeda. Pms: peso de muestra seca. http://redalyc.uaemex.mx/redalyc/pdf/1803/180316239019.pdf Efectos del secado de los biosolidos de la planta de tratamiento de aguas residuales EL SALITRE (Bogotá). H = W1 – W 2 X 100 W Donde: H: humedad W1: peso de la muestra en gramos. W2: peso de la muestra seca en gramos. W: peso total del solido húmedo. DETERMINACION DE CURVAS DE SECADO Dichos valores se convierten a datos de velocidad de secado utilizando la metodología descrita utilizada por Geankoplis. Primero se recalculan los datos para obtener la humedad a un tiempo t, con la siguiente ecuación: Xt = W – Ws = Kg totales de agua Ws Kg de solido seco Donde: Xt = humedad en el tiempo t, kg totales agua / kg solido seco. W= peso del sólido, Kg totales de agua. Ws = peso del solido seco, Kg solido seco 3. La ecuación más empleada para estimar el flujo de aguas residuales y lodos en sistemas de tratamiento, es la de Hazen-William, investigue los términos que intervienen en la ecuación y las unidades de las variables en los sistemas internacional e ingles, y resuelva los problemas propuestos por el instructor. La formula de Hazen Williams se usa en problemas de flujo en tuberías, la ecuación es la siguiente: V = 0.8494 ⋅C ⋅ R0.63 ⋅ S 0.54 o también: Q = 0.2785 ⋅C ⋅ D2.63 ⋅ S 0.54 V = 0.355 ⋅C ⋅ D0.63 ⋅ S 0.54 En donde: V = Velocidad [m/seg] R = Radio hidráulico [m] ( cociente del área de la sección recta por el perímetro mojado simplificando: D/4) S = Pendiente de carga de la línea de alturas piezométricas (perdida de carga por unidad de longitud del conducto [m/m]) C = Coeficiente de la rugosidad relativa de Hazen Williams (tabla 5.1) En La figura 5.2 se presenta un monograma que permite una solución gráfica, rápida pero no muy precisa de la ecuación de Hazem-Williams3. La gráfica dará como resultado bien sea, caudal, diámetro de la tubería o pendiente de energía dadas las otras dos variables. La figura esta construida para C=140 2. Tabla 5.1 Valores del coeficiente C de Hazem Williams

1) Dado D = 60cm S = 1.0m/1000m, C = 120, Determinar el caudal Q El monograma da Q100 = 170 l/seg. Para c = 120, Q = (120/100)170 = 204 l/seg. 2) Dado Q = 156 l/seg, D = 60cm, C = 120, Determinar la pérdida de carga. Cambiando Q120 a Q100 : Q100 = (100/120)156 = 130 l/seg. El monograma da S = 0.60m/1000m Además de ecuaciones como la de Darcy Weisbach se ha desarrollado un cierto número de ecuaciones más o menos empíricas, de fácil solución, que se usan en problemas de flujo en tuberías. La ecuación de Hazen Williams es una de estas ecuaciones En la cual C es un factor dependiente de la rugosidad relativa, R es el radio hidráulico (el área de flujo dividido por el perímetro mojado), S es la pendiente de la línea de energía (HL/L), y K es un factor dependiente de las unidades (0,849 para m/s y m; 1.318 para pies /s y pies). El factor de fricción equivalente representado por C es modificado por NR2 de manera que la ecuación no esta totalmente separada de los fenómenos reales que ocurren en el flujo del conducto. Las ecuaciones de Darcy Weisbach y de Hazen Williams pueden arrojar resultados comparables a un numero de Reynolds moderadamente alto cuando se dan valores apropiados a C La ecuación es de particular utilidad, ya que puede resolverse directamente y así ser usada para hacer una primera aproximación a NR cuando se utiliza la ecuación de Darcy Weisbach. Fuente: Mecánica de fluidos aplicada - Robert L. Mott 4. Establezca que parámetros físico químicos y microbiológicos se determinan en los lodos crudos de plantas de tratamiento de aguas y establezca los valores promedio esperados para los distintos tipos de lodos; para dar solución a esta actividad deberá diligenciar el siguiente cuadro:

Fuente: http://members.tripod.com/~urbieta_3/mia.htm http://www.docstoc.com/docs/73406609/FILTROS-PERCOLADORES http://www.slideshare.net/franz84/tanque-imhoff http://www.proapac.org/publicaciones/PTAR.pdf 5. Investigue una planta de tratamiento de aguas y realice un diagrama de flujo con equipos de proceso, donde se indique, el origen y circulación del lodo a través de los distintos tratamientos, después realice un cuadro enumerando, equipos con la descripción de su función en el acondicionamiento o tratamiento de lodos
